事实上，超过70%的家庭电路问题源于继电器接线错误。继电器作为电路中的“智能开关”，通过小电流控制大电流设备，在智能家居、电机控制和安全系统中起着核心作用。
但面对不同型号、各种端子的220V继电器，很多人束手无策。今天，计算机教程网将深入浅出地解析220V继电器的接线秘诀，从原理到实操，让您彻底掌握这项关键技能。

继电器接法
继电器核心原理：小电流如何控制大电流
继电器本质上是一个电磁自动开关。当220V交流电通过线圈时，产生的磁场吸引内部衔铁，使触点闭合或断开，从而控制大功率设备。

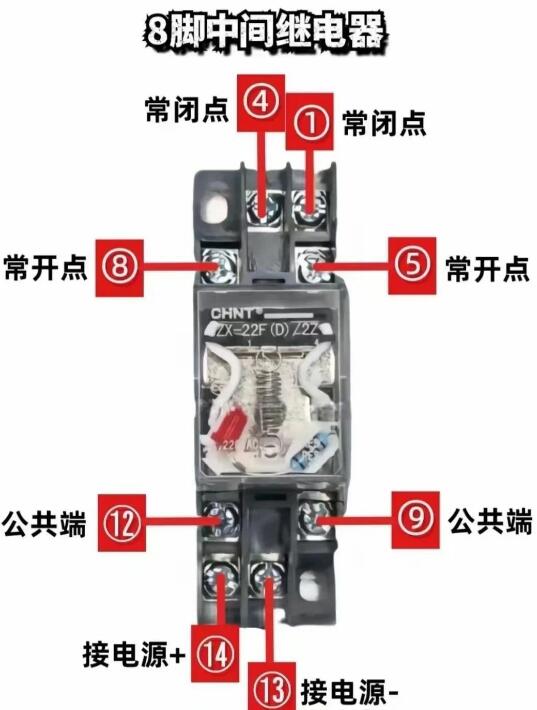

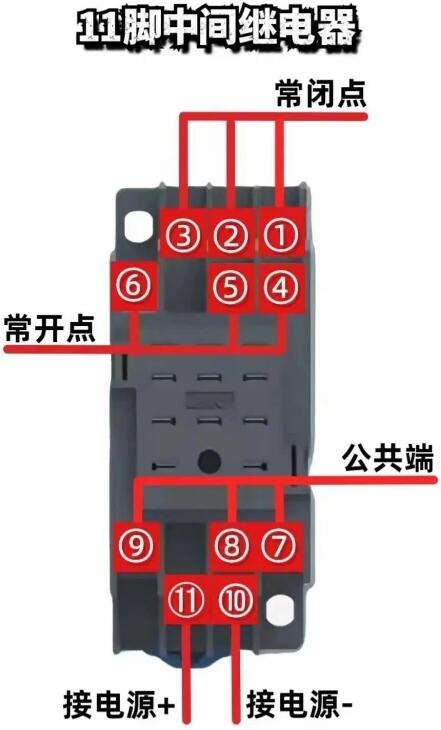

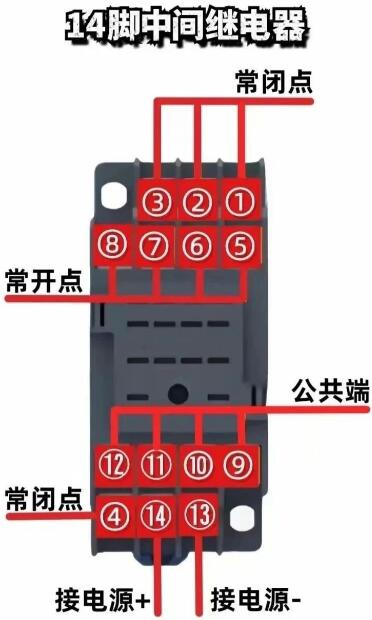

关键结构部件
线圈端子：连接控制电源（通常标记为A1/A2或13/14）
公共端（COM）：输入电源的接入点
常开端（NO）：线圈通电时闭合
常闭端（NC）：线圈通电时断开
以控制一盏灯为例：当继电器线圈通电时，COM与NO接通，电路闭合，灯亮；断电时COM与NC接通，灯灭。这种设计隔离了控制电路与被控电路，既安全又灵活。
五大接线方法详解
基础型：4脚继电器接线（最常用）
适用场景：灯光控制、小型电机启停
接线步骤
      火线接入公共端（COM）
      零线接常闭端（NC）
      被控设备火线接常开端（NO）
      被控设备零线直连电源零线
关键提示：使用螺丝刀紧固端子时，力度要适中——过松会导致接触不良，过紧可能压断线芯。
延时控制型：断电延时继电器接线
适用场景：楼梯照明、排气扇延时关闭
特殊端子
      2/7脚：接220V电源（2火线，7零线）
      8脚：活动触点
      5脚：常闭点（断电时连通）
      6脚：常开点（通电时连通）
典型接法
       电源火线→2脚
       电源零线→7脚
       被控设备火线→8脚
       被控设备零线→6脚（延时通电）或5脚（延时断电）
双路控制型：5脚继电器接线
适用场景：双速电机切换、互锁电路
端子功能
      1/2脚：线圈
      3脚：公共触点
      4脚：常开触点
      5脚：常闭触点
接线示范
      线圈通电时：3-4导通（高速模式）
      线圈断电时：3-5导通（低速模式）
特别注意：两路负载必须共用同一电源，避免电位差引发短路。
低压控制高压型：5V/24V驱动220V
核心技巧：利用继电器触点隔离控制
      方案1：欧姆龙G5V继电器 – 5V接1/16脚线圈，220V负载接8/9脚触点
      方案2：24V中间继电器+接触器 – 24V线圈控制接触器，接触器主触点通断220V电路
功率警告：直接通过继电器触点控制220V设备时，负载功率勿超120W，否则可能烧毁触点。
板前/板后接线差异
      板前接线：导线从继电器前方插入，适合频繁更换的场合（如实验台）
      板后接线：导线穿过安装板背面连接，抗震动性强（如工业设备）
约瑟继电器实操要点 ：
      板前接线：直接对应端子标识插线
      板后接线：需通过插座转接，核对引脚编号（如JZ-7Y-202的14号接正极，13号接负极）
新手必看：安全规范与防错技巧
                                          致命误区排查表

四大安全铁律

      断电操作：接线前务必断开总闸，万用表验证无电
      极性区分：直流继电器严格区分正负极（接反导致拒动）
      触点隔离：控制线（细线）接线圈，动力线（粗线）接触点
      负载匹配：感性负载（如电机）选型时，触点容量需≥额定电流3倍
高频问题解答
220V继电器能否替代24V继电器？
不可直接替换！220V线圈接24V电压会导致吸合力不足；24V线圈接220V会瞬间烧毁。
变通方案：保留原220V继电器触点，将其控制端改接24V中间继电器（二次隔离控制）。
通电后继电器“嗡嗡”响怎么办？
交流继电器：可能是铁芯接触面脏污，打磨除锈即可
直流继电器：混入交流成分，检查电源是否串扰
如何实现30分钟超长延时？
      普通延时继电器（通常≤10s）无法满足
      选用可调时间继电器（如JZS-7G-2Z型，支持0.2~600秒调节）
      或外接定时模块+中间继电器组合
终极建议：选型决定成败
购买220V继电器时，认准三大参数：
      触点容量：阻性负载≥2倍工作电流（如10A设备选20A继电器）
      线圈电压：AC220V（家用）或DC220V（光伏系统专用）
      触点形式：常选一常开一常闭（1H1D） 兼顾灵活性与成本

继电器接线不是玄学，而是精确的科学与工艺的结合。当您看着亲手接线的智能照明系统随指令明灭，或是电机平稳启动时，这份掌控电流的成就感，是任何文字都无法描述的。
