TFT LCD是一种结合电子物理学、光学和计算机硬件的显示技术。计算机教程网探讨了TFT LCD的工作原理、驱动原理和显示原理，包括每个像素的TFT控制、液晶分子排列变化、背光源和彩色滤光片的使用，以及如何通过时序控制和电压驱动来实现图像的形成。此外，计算机教程网还分析了驱动开发中需要考虑的控制器编程、电路设计和灰度等级调整等方面
液晶（LC，liquid crystal）
薄膜晶体管液晶显示器（TFT LCD）是一种依赖于晶体管来控制每个像素的显示技术。每个像素由多个晶体管控制，通过精确调节晶体管来控制通过每个像素的光量，从而形成清晰的图像。TFT技术提高了LCD的响应速度和对比度，优化了色彩显示。
FT LCD工作流程
TFT LCD的工作过程开始于液晶层的电荷控制。当像素被激活时，对应的晶体管打开，允许电流通过液晶层，进而调整液晶分子的排列，通过这种方式来控制背光或反射光的透过率。液晶分子的重新排列改变了光的偏振状态，透过彩色滤光片，最终在屏幕上形成所需的图像。
TFT LCD与其它LCD技术对比
与其它LCD技术相比，TFT LCD最大的优势在于其每个像素独立控制的能力，带来了更高的对比度和更快的响应时间。例如，与无源矩阵LCD（如STN）相比，TFT LCD拥有更佳的视角和色彩还原度。这项技术对于要求高分辨率和高图像质量的应用尤其重要，例如智能手机、平板电脑和笔记本电脑。

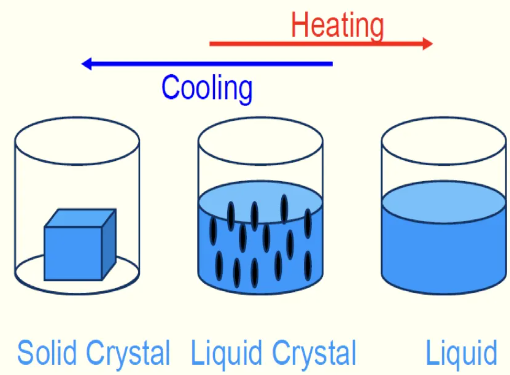

液晶是一种介于固体与液体之间，具有规则性分子排列的有机化合物。
液晶特性
•液晶可以被光穿透，并影响光的偏振性

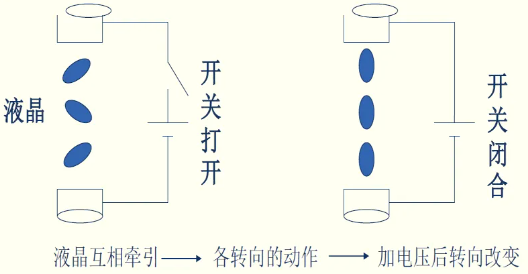

•在液晶分子两端所加电压的不同，液晶分子的翻转程度不同，
•根据液晶角度的不同透過光的偏振性也不同；
•液晶必須要由交流电来驱动，否則将会极化；
通过它改变光的强弱

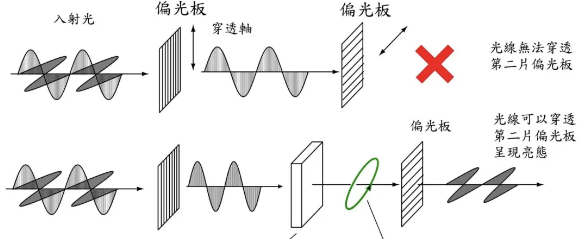

偏光板Polarizer
液晶分子可改变光的极化状态，穿过扭曲液晶时，光线被液晶分子扭转90度。通过TFT电压控制开关来控制液晶分子两端的电压，不同压差下有不同穿透率，极化程度也相应改变，从而达到控制光线的强弱的目的。
电光调变元件如LC Cell 光的极化状态能被改变

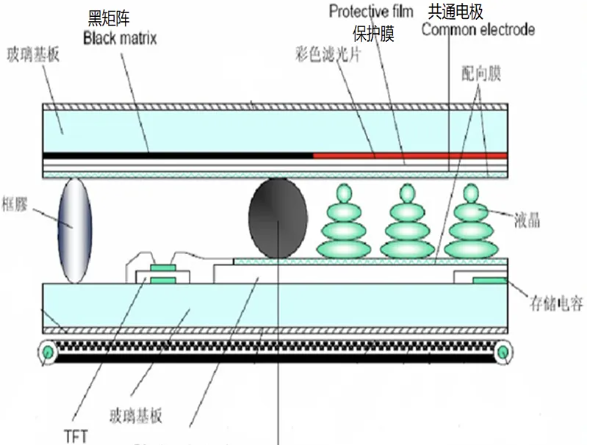

LCD结构
液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片，通过TFT元件控制上下基板的电场实现液晶分子的旋转，来达到显示目的
•玻璃基板：蒸镀一层ITO透明导电层及其平整薄玻璃片
•液晶：液晶显示器的主体
•偏光片：由塑料膜材料制成，涂有一层光学压敏胶，可以粘贴在液晶盒的表面
TFT LCD显示原理
液晶分子在电信号的驱动下会进行旋转，旋转时会影响透光性。
在液晶面板上的白光照（称为背光），通过电信号让液晶分子有选择性的进行透过背光的偏振光。
TFT可以主动的控制每个独立的像素，只要控制各个像素的显示颜色，就会在液晶面板上会看到各种不同的颜色。
LCD自身不会发光，只会透光，属于被动发光器件。
主动发光器件：LED、CRT、OLED等
液晶显示器驱动原理
液晶显示器（Liquid Crystal Display, LCD）广泛应用于电脑显示器、电视屏幕、智能手机以及其他显示设备。驱动原理是LCD技术的核心，它确保显示器能够准确、高效地展现图像。在本章节中，我们将深入探讨液晶显示器的驱动原理，特别是时序控制和电压驱动。
时序控制
时序控制在液晶显示器中扮演着至关重要的角色。它负责管理显示数据和控制信号的时序，确保图像的正确显示。
时序控制的基本概念
时序控制涉及将视频信号准确地映射到LCD面板上对应像素点的时间安排。这个过程需要严格的时间管理和同步机制，以避免图像的抖动、模糊和色彩失真。时序控制器（Timing Controller, TCON）是实现该功能的关键部件，它控制行驱动器和列驱动器的动作，确保每个像素在正确的时间获得正确的信号。
时序控制在驱动中的应用
在实际的驱动应用中，时序控制器负责生成水平同步信号（HSYNC）和垂直同步信号（VSYNC），这些信号用于控制图像帧的开始和结束，以及行和列的扫描。时序控制器还负责产生时钟信号（DOTCLK），该信号用于同步数据传输到每个像素。
以下是一个简化的时序控制流程图
graph LR
A[开始] --> B[生成HSYNC]
B --> C[生成VSYNC]
C --> D[产生DOTCLK]
D --> E[同步数据传输]
E --> F[每个像素获得正确信号]

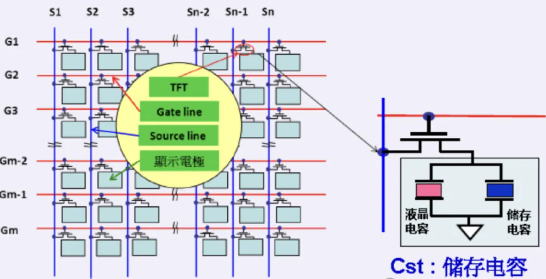

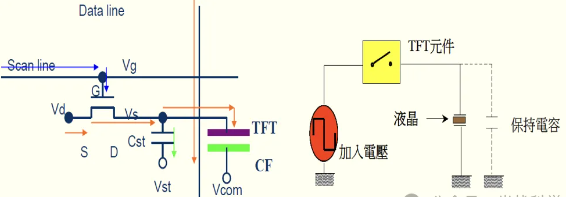

TFT基本架构
S1~Sn是表示Source line
G1~Gm是Gate line，一个TFT控制一个sub pixel
CLC : 液晶电容

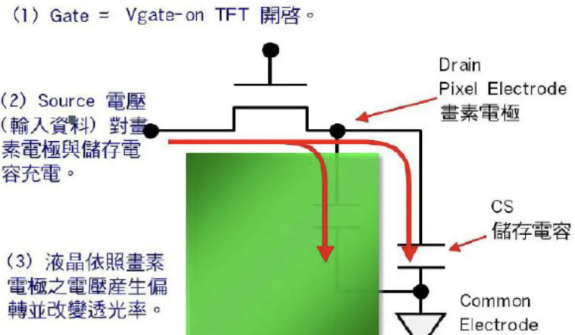

当Gate line送入讯号，即Vg接受电压，使S、D之间感应出自由电子；
Data line送入讯号，使S、D之间导通，讯号使液晶动作，以此来决定画素的亮暗，同时给储存电容充电；
当Gate line讯号扫描完，则Vg电压消失，开关断开，使Data line讯号无法送入；扫描线，控制gate 端的开关讯号线。控制TFT上的电晶体是on/off。 On时，资料可以传输；off时，资料不能传输。
电压驱动
液晶显示器中的像素单元需要适当的电压才能调整其光学特性，从而实现灰度等级的显示。
电压驱动的原理与作用
电压驱动涉及到为每个像素提供精确的电压。电压的变化会导致液晶分子的排列发生变化，进而影响通过液晶层的光的偏振状态，实现灰度等级的显示。在TN（Twisted Nematic）液晶显示器中，通常会应用交变电压来防止液晶分子的电化学分解。
电压驱动在不同类型LCD中的应用
不同类型的LCD技术（如TN, IPS (In-Plane Switching), VA (Vertical Alignment)等）会使用不同的电压驱动方式。例如，在VA型LCD中，垂直排列的液晶分子在没有电压时会自然排列成垂直状态，而在施加电压后，液晶分子开始倾斜，改变光的传输路径。
下面是一个电压驱动中常见的逻辑分析代码块，用于展示不同电压水平下的像素表现
1. // 伪代码，用于说明电压与液晶分子排列的关系
2. void applyVoltage(int voltage) {
3. // 将电压应用到像素电极
4. setPixelElectrodeVoltage(voltage);
5. // 假设液晶分子的响应函数
6. int liquidCrystalAlignment = calculateAlignment(voltage);
7. // 根据液晶分子排列调整偏振片状态以显示对应灰度
8. adjustPolarizerState(liquidCrystalAlignment);
9. // 更新像素显示
10. updatePixelDisplayState();
11. }
12.
13. // 逻辑分析
14. // 在这个函数中，电压被应用到像素上，随后根据液晶分子对电压的响应计算其排列方向。
15. // 排列方向决定了通过偏振片的光的量，最终影响像素的灰度显示。
在电压驱动的应用中，精确控制电压水平对于保持图像质量至关重要，尤其是在高分辨率和大尺寸的显示面板上。
显示过程的基本原理
光的调制与显示原理
在TFT LCD显示器中，光的调制是实现图像显示的核心过程。液晶显示器通过改变液晶分子的排列来调整通过它们的光的偏振态，进而控制特定像素的明暗，达到显示图像的目的。液晶分子排列的改变是由外加电压控制的，而这些电压由背板上的 TFT 开关来管理。
在显示屏背面，背光源发出的光是均匀分布的。通过液晶层，光线会根据像素的电压水平发生不同程度的偏振。不同的偏振状态会导致光线以不同的方式穿过前面的偏振片。偏振片的作用就是过滤掉那些不需要的偏振光，只允许特定偏振方向的光线通过，这与液晶分子排列的方向息息相关。
简而言之，屏幕上的每个像素都可以看作是由背光源发出的光线的“阀门”，而 TFT LCD 则通过精细控制这些阀门的开合（即电压的施加），来达到像素点的亮度调节，最终形成我们看到的图像。
液晶分子的排列与控制
液晶分子的排列控制是TFT LCD技术的核心之一。液晶分子在无外加电压时呈现自然排列状态，而一旦施加电压，它们会沿着电场方向重新排列。这种排列方式的变化直接影响了通过它们的光线的偏振状态。
在液晶面板中，每个像素都对应一个TFT开关和一个液晶单元。TFT开关作为电压开关，控制像素的电压水平。在无电压状态下，液晶分子会垂直排列，光线将被偏振片完全阻挡，像素在人眼中呈现暗态。当TFT开关导通时，对应像素上的液晶分子会根据施加的电压大小和方向，部分或全部顺向排列，改变光线的偏振状态。部分偏振的光线通过偏振片，使像素产生从暗到亮的不同程度，从而形成不同的灰度，也就是图像的基本单元。
液晶分子排列的精确控制使得TFT LCD可以实现高分辨率和精细的图像显示。TFT技术的高反应速度确保了快速刷新率，这对于视频播放和动态图像显示至关重要。
显示过程的具体步骤
信号的输入与处理
TFT LCD显示系统的信号处理流程开始于图像源信号的输入，这通常是一个模拟或数字信号，代表了需要显示的图像信息。例如，在计算机显示中，信号可能来自显卡的DVI、HDMI或DisplayPort接口。
信号首先被传送到显示器的控制器中，该控制器将解析输入信号并转换为适合TFT LCD面板的格式。这一过程可能包括解码、模拟到数字的转换（如果输入信号是模拟的）、分辨率调整、色彩空间转换（例如从RGB到TFT面板使用的色彩格式）等。
在信号处理中，控制器还需要执行帧率控制，以确保图像显示的流畅性。对于动态内容，如视频或游戏，这一步尤为关键。此外，控制器还负责错误检测和纠正，确保显示内容的准确性。
图像的生成与显示
信号处理完成后，像素数据将被发送至TFT LCD面板中的相应像素单元。这涉及精确的时间控制，以确保每个像素单元在正确的时间接收并保持正确的电压水平。这是时序控制器（Timing Controller, TCON）的主要职责，它负责同步信号的分配和像素点的电压驱动。
在像素上施加电压后，液晶分子会按照电压值的大小重新排列，改变通过的光线的偏振状态，达到预期的灰度级。像素的最终亮度取决于施加电压的持续时间和幅度，而这些由TFT开关精确控制。
图像生成的最后一个步骤是光线的最终输出，这时的光线通过液晶面板前面的彩色滤光片层。这层彩色滤光片负责产生红、绿、蓝三种基本色光，通过不同像素组合的RGB输出，我们的肉眼便能看到丰富多彩的图像。整个过程的精确性对于图像的准确还原至关重要。通过这一连串复杂的步骤，TFT LCD技术将电子信号转化为我们能看到的图像。
控制器编程与设置
控制器编程语言与环境
液晶显示器的控制器编程主要依赖于硬件描述语言（HDL），如Verilog或VHDL，用于硬件电路的建模与设计。在编写控制器程序时，首先需要确定使用的硬件平台和编程环境。大多数现代控制器编程都会涉及一个集成开发环境（IDE），提供设计输入、仿真、综合以及与实际硬件交互的工具链。
例如，使用Verilog语言编程时，你可能会选择Xilinx Vivado或Intel Quartus这样的IDE。这些工具不仅提供了代码编写的文本编辑器，还集成了编译和仿真工具，可以模拟硬件的行为，并在实际硬件上进行编程。
module lcd_controller(
input wire clk, // 时钟信号
input wire reset, // 复位信号
input wire [7:0] data_in, // 输入数据
// ... 其他信号定义 ...
output reg [15:0] data_out, // 输出到显示屏的数据
// ... 其他控制信号 ...
);
// 控制器逻辑描述
// ...
endmodule
在上述代码块中，我们定义了一个简单的LCD控制器模块，包含输入输出信号定义。实际开发中，这个模块会更复杂，并且包含多个子模块和状态机用于精确控制显示逻辑。

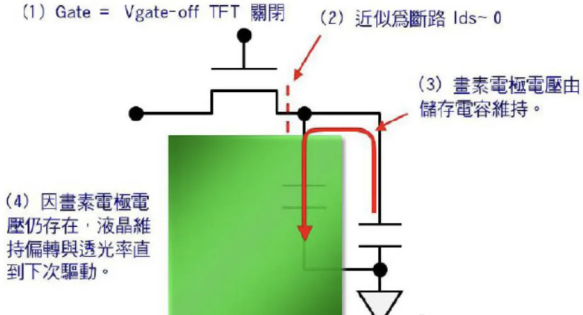

由于储存电容在之前得到充电，则在Vg电压消失后，由储存电容放电来维持画素的亮暗。

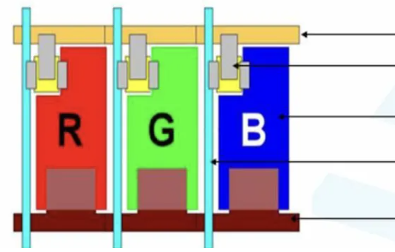

一个基本的显示单元pixel则需要三个显示的点，分别代表RGB三原色。
以一个1024 x 768解析度的TFT LCD来说，共需要1024 x 768 x 3这这样的点组合而成。
TFT LCD显示是逐行扫描进行的，当一条Gate打开时，这一行的所source会同时输出到这一行的TFT进行充电，这条Gate关闭后下一条Gate打开。
TFT的电压电流特性

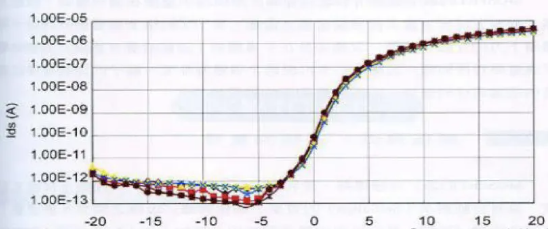

TFT的电压电流特性如下图，不同的玻璃对TFT打开（VGH）和关闭（VGL）的电压要求是不一样的。
下表是群创6517对VGH VGL的要求，initial code会根据这个要求进行设置
|
Item
|
Symbol
|
Specification
|
Unit
|
|
Min.
|
Typ.
|
Max.
|
|
TFT gate on voltage
|
VGH
|
13.5
|
14
|
14.5
|
V
|
|
TFT gate on voltage
|
VGL
|
-14.5
|
-14
|
-13.5
|
V
|
|
TFT common
electrode voltage
|
Vcom(DC)
|
-1.75
|
-1.25
|
-0.75
|
V
|
控制器编程流程与方法
控制器编程通常遵循以下流程：
1. 需求分析 ：明确显示要求、时序要求和功能需求。
2. 设计规划 ：根据需求规划控制器的结构和所需的子模块。
3. 代码实现 ：编写实现所需功能的Verilog/VHDL代码。
4. 仿真验证 ：使用仿真工具检查代码逻辑的正确性。
5. 综合与实现 ：将代码转换成实际硬件的逻辑元件。
6. 下载与测试 ：将编写好的程序下载到控制器硬件上进行测试。
7. 调试优化 ：根据测试结果进行代码的调试和性能优化。
编写控制器代码时，需要考虑到时序控制的精确性、数据处理的效率以及与外部系统的兼容性。
4.2 控制器设置与优化
4.2.1 参数设置与调整
LCD控制器在实际应用中需要通过一系列参数配置来满足不同的显示需求。这些参数可能包括分辨率、刷新率、亮度、对比度等。在控制器内部，这些参数通常通过寄存器来实现设置。
reg [15:0] control_register; // 控制寄存器
always @(posedge clk) begin
if (reset) begin
control_register <= 16'd0; // 复位寄存器
end else begin
if (write_enable) begin
control_register <= data_in; // 更新寄存器值
end
end
end
在上述代码段中， control_register 寄存器在时钟的上升沿更新其值，如果存在写入使能信号 write_enable 。这种方式可用于动态地调整显示屏的显示参数。
调整时，通常会通过编程接口对这些寄存器进行读写操作。在编程过程中，要确保对控制器的寄存器映射有充分的了解，以便做出正确的参数配置。
性能优化与故障排查
控制器编程完成后，性能优化和故障排查是确保LCD显示器正常工作的重要步骤。性能优化可以从代码层面考虑算法优化、数据处理流程的简化以及逻辑电路的改进。故障排查则需要依赖于仿真测试和实际硬件的测试反馈。
• 代码优化 ：删除不必要的逻辑运算，简化复杂的条件语句，降低逻辑门的数量，以减少硬件资源的使用和提高处理速度。
• 仿真测试 ：在仿真环境中模拟各种异常情况，检查程序在极端条件下的稳定性和鲁棒性。
• 实际测试 ：在硬件上进行测试，利用调试工具检查信号的时间序列和逻辑状态，根据测试结果调整时序参数和逻辑控制。
// 示例：在LCD控制器中实现性能优化的代码片段
// 原始的信号处理逻辑可能存在资源使用过多的问题
// 优化后的逻辑可能更加简洁高效
// 原始逻辑
always @(posedge clk) begin
// 一些复杂的信号处理过程
end
// 优化后的逻辑
always @(posedge clk) begin
// 更为高效和简洁的处理过程
end
优化过程中，通常要结合具体的硬件平台和应用场景来进行细致的调整，以达到最佳性能。同时，故障排查需要系统的诊断工具和经验积累，以便快速定位和解决问题。在处理复杂的显示系统时，完善的日志记录和错误报告机制是十分必要的。
驱动电路设计
驱动电路的功能与结构
驱动电路作为液晶显示器(LCD)的核心组成部分，其主要功能是为LCD提供必要的信号和电压，以实现像素的准确控制和图像的正确显示。一个典型的驱动电路结构通常包括以下几个主要模块：
• 时序控制器（Timing Controller, T-CON） ：负责生成LCD面板所需的各种时序信号，控制数据的发送和接收。
• 源驱动器（Source Driver） ：用于驱动LCD面板的数据线，向对应的像素单元提供正确的电压。
• 栅驱动器（Gate Driver） ：负责打开或关闭像素单元的开关，控制行选通。
• 电源管理模块 ：提供稳定的电源供应，并进行电平转换。
这些模块协同工作，确保LCD能够在不同的环境下保持良好的显示效果和性能。
驱动电路设计的基本原则
在设计驱动电路时，必须遵循以下基本原则：
• 精确的时间控制 ：确保信号同步，避免图像扭曲和闪烁。
• 低功耗设计 ：针对移动设备和便携式产品，低功耗是主要关注点。
• 可靠性与稳定性 ：电路设计必须确保长时间运行无故障。
• 成本效益分析 ：在满足性能要求的前提下，尽可能减少成本。
• 可扩展性与兼容性 ：设计应考虑未来技术的升级路径以及与其他设备的兼容性。
接下来我们将具体探讨如何在设计中优化驱动电路的效率，并通过一个高级驱动电路设计案例来深入分析。
驱动电路的优化设计
提升驱动效率的设计技巧
提升驱动电路效率的一个重要方法是减少功耗。以下是一些具体的设计技巧：
• 时序优化 ：通过精确控制时序，可以减少源驱动器和栅驱动器的工作时间，从而降低功耗。
• 动态电源控制（Dynamic Power Control, DPC） ：根据显示内容动态调整电压和电流，避免不必要的能源浪费。
• 多路复用技术 ：通过减少数据线的使用数量，从而降低对源驱动器的需求，减轻整体功耗。
高级驱动电路设计案例分析
假设我们设计一个适用于高清视频播放的LCD面板的驱动电路。为了满足流畅播放1080p视频的需求，我们需要优化的参数和调整的设计方案如下：
• 设计目标 ：驱动电路能够在30Hz到60Hz的刷新率下工作，保持画面的流畅性和清晰度。
• 时序控制 ：优化T-CON模块，以支持快速切换的数据传输和时序匹配。
• 低功耗设计 ：在源驱动器中采用低功耗的LSI芯片，并通过DPC技术动态调整电源。
• 信号完整性 ：通过增加信号完整性分析，确保在高速数据传输下图像的稳定性。
以下是一个简化的代码示例，演示如何通过调整驱动电路的参数来优化显示效果
1. // 示例代码，非实际执行代码
2. void optimizeDisplayParameters() {
3. // 设置刷新率范围
4. setRefreshRate(30, 60);
5. // 动态电源控制
6. dynamicPowerControl(true);
7. // 信号完整性校验
8. signalIntegrityCheck();
9. // 调整时序参数
10. adjustTimingParameters(TimingMode.FAST);
11. }
在这个示例中， setRefreshRate 函数用于设置屏幕的刷新率范围， dynamicPowerControl 函数根据显示内容动态调整电源使用， signalIntegrityCheck 函数确保信号传输的稳定性，而 adjustTimingParameters 函数则根据不同的显示模式调整时序参数以适应高速运行的需求。
通过这种优化设计，可以确保驱动电路在满足性能需求的同时，达到能源节约和效率提升的效果。
灰度等级调整技术
灰度等级的定义与重要性
灰度等级是描述图像亮度的一个重要参数，它决定了屏幕显示图像的亮度范围和色彩深度。在液晶显示器中，灰度等级通常是指在黑白两色之间可以呈现的不同亮度级别，也就是不同的灰阶。每个像素点可以展示的灰阶数越多，它所能表示的亮度层次就越丰富，从而在显示上可以展现出更加细腻和逼真的图像效果。
灰度等级的重要性在于它直接影响了图像的对比度、细节表达、色彩饱和度以及整体的视觉体验。在液晶显示技术中，灰度等级的控制不仅关系到画面质量，还与背光系统、驱动电路设计等因素紧密相关。
灰度等级与色彩显示的关系
灰度等级对色彩显示的作用是基础性的。理论上，单色显示中的灰度等级可以直接转化为色彩显示中的亮度层级。在彩色显示中，每种颜色都由红绿蓝（RGB）三个基色以不同的灰度等级混合而成。因此，灰度等级不仅决定了黑白图像的细节，也直接影响了色彩的准确度和丰富度。
色彩的深度通常用位数来表示，例如8位深度的图像能显示256个不同的灰度等级，相应的彩色图像可以显示超过1600万种颜色（256灰度等级的RGB三色组合）。灰度等级的增加意味着每个基色可以有更丰富的亮度选择，从而带来更精确的色彩混合和更平滑的色彩过渡。
灰度等级的调整方法
软件调整灰度等级的技术
软件调整灰度等级主要依赖于图像处理算法和显示器设置。在图像处理软件中，用户可以通过调整曲线、层级等工具来改变图像的亮度和对比度，进而影响灰度等级的分配。这种调整不会改变原始图像数据，仅在图像输出阶段应用调整。
在操作系统或显示器设置中，软件调整通常包括亮度、对比度的直接调节，以及通过内置的图像处理算法对显示效果进行优化。例如，一些高端显示器支持通过内置的颜色管理系统（ICM）进行灰度等级调整，以及利用高动态范围（HDR）技术来扩展灰度等级的范围，实现更加逼真的色彩和更高的对比度。
硬件调整灰度等级的技术
硬件调整灰度等级是指在显示设备的物理层面上进行调节，这通常涉及到显示器内部电路的调整以及背光源亮度的控制。硬件调整可以实现更细微和稳定的灰度控制，通常用于提高显示设备的性能和图像质量。
例如，通过改变液晶单元的电压，可以调整透过液晶的光线强度，从而实现灰度等级的调整。这种电压控制依赖于精确的时序控制电路，以确保信号同步和准确。一些专业显示器提供硬件校准功能，通过校准设备和软件对显示器进行精确调整，以获得更加一致和准确的灰度等级表现。
通过以上章节的讨论，我们可以看到灰度等级调整技术在提升显示设备性能方面的重要性。无论是软件调整还是硬件调整，都为显示设备提供了更为丰富和精准的图像控制，进而极大提升了用户的视觉体验。在下一章节中，我们将继续探讨显示设备设计与优化的话题。
显示设备设计与优化
设计考虑因素与流程
设计显示设备时，需考虑众多因素以确保最终产品的性能与市场竞争力。首先，确定产品的定位，包括预期的用途、目标市场、成本预算等。然后，选择合适的LCD面板类型、分辨率、尺寸、亮度、对比度等基本参数。接着，考虑电源管理、散热、外壳设计，以及用户界面和接口等因素。在设计流程中，重要的是制定详细的设计规格书，依据该规格书进行原型设计和测试。原型测试后，进行迭代改进，直至满足所有的设计要求和标准。最终，才能进行量产并推向市场。
显示设备的结构设计
显示设备的结构设计要求精密且高效，必须保证视觉效果和使用的舒适性。结构设计一般包括面板固定、框架设计、后盖、底座和各种接口的布局。为了提高设备的稳定性和耐用性，设计时要确保所有部件之间的连接强度。同时，考虑到轻薄化和便携性的需求，材料选择和结构布局需要兼顾强度与重量。除了硬件布局，内部的电路板设计、连接线布局、冷却系统设计等也是不可忽视的部分。
显示设备的性能优化
提升显示效果的优化策略
为了提升显示效果，设计师和工程师会采取多种策略。首先是通过软件优化来校准色彩、提高对比度、增强亮度等。这需要精确的图像处理算法和调试。其次是通过硬件改进来实现，如采用更先进的背光源技术，或是更高刷新率的面板技术。还可以增加局部调光技术，以改善黑色深度和提高屏幕亮度的一致性。另外，引入HDR（高动态范围）技术也是提升显示效果的一种有效方法，其能够提供更宽广的色彩范围和更高的对比度。
面向未来技术的显示设备创新
面向未来，显示设备的创新着重于发展柔性显示、透明显示、3D显示等新技术。柔性显示技术可以使得显示器像纸张一样卷曲，拓宽了显示设备的应用场景。透明显示技术的应用前景包括智能眼镜、汽车挡风玻璃等，可实现增强现实（AR）功能。3D显示技术则致力于提供无需特殊眼镜的裸眼3D体验。这些技术的发展不仅推动了显示效果的革新，还预示着显示设备与人工智能、物联网等新技术的融合，为未来创造更多可能。
随着技术的不断发展，未来的显示设备将越来越多地融入我们的日常生活，不仅在视觉效果上带来革新，而且在功能和形态上也将变得更加多样化和人性化。
